2021-04-08
在远距离无线图传领域，总是希望能做到传输距离远、通信稳定、同时传输的码流有保障，这款模块也许比较合适！
模块主要特性如下:
模块方案：AR1021X;
尺寸封装：31x20.3x3.2mm/LGA10;
工作频段：5.180～5.825GHz;
发射功率：5GHz每条通道输出功率27dBm;
供电电压：3V3@2A/5V@2A;
通信标准：符合IEEE 802.11an;
天线接口：2x Ipex;
最大速率：300Mbps;
PCB板：采用4层布线，FR4材料，沉金工艺;
操作温度: -20℃～70℃;
支持系统：Android/Linux;
兼容SR6235、SR5223、SR6226等规格
模块实际使用中，只需要USB接口和5V供电就可以，考虑到充分的散热效果，建议所有的GND连接上；考虑到有些平台usb不稳定，需要加复位信号，所以reset预留连接对应的I/O接口(RESET正常是低电平300ms左右，再拉高500ms以上，然后加载驱动）！模块尺寸封装图和收发特性如下图：
实际的应用案例，提供具体的平台信息，可以提供对应的驱动和深度技术支持！对于项目的wifi集成，可以分享《WiFi模块应用选型参考及布局走线Layout注意事项》
以上观点由纳拓科技独家提供，请勿随意编辑、剪切转用！技术资料可以邮件szttit@163、com索取！
以上是模块实物图

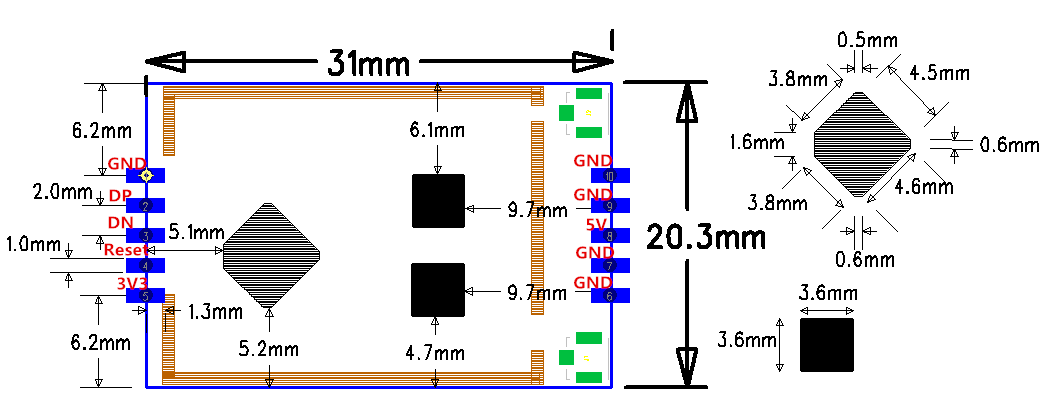

以上是模块封装尺寸

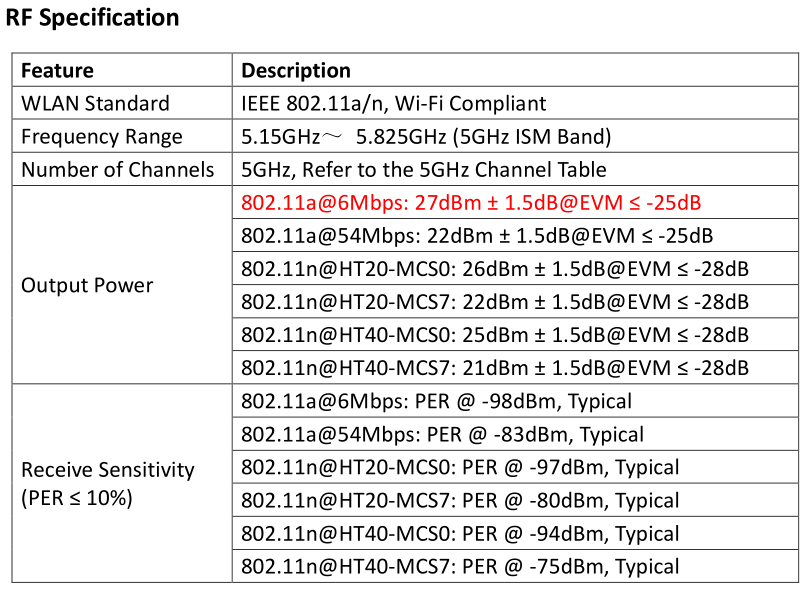

以上是模块收发特性
