ISW9010G-2GS和IKS9228G-4GC的LLDP(Link Layer Discover Protocol链路层发现协议)主要包括以下内容：LLDP概述、LLDP技术介绍、LLDP配置

1.1  LLDP概述

LLDP是一个用于信息通告和获取的协议，但是需要注意的一点是，LLDP发送的信息通告不需要确认，不能发送一个请求来请求获取某些信息，也就是说LLDP是一个单向的协议，只有主动通告一种工作方式，无需确认，不能查询、请求（比如像ARP协议那样请求某个IP的MAC地址）

1.2  LLDP技术介绍

LLDP主要完成如下工作：

初始化并维护本地MIB 库中的信息

从本地MIB 库中提取信息，并将信息封装到LLDP 帧中。LLDP帧的发送有两种触发方式，一是定时器到期触发，一是设备状态发生了变化触发。

识别并处理接收到的LLDPDU帧

维护远端设备LLDP MIB 信息库

当本地或远端设备MIB信息库中有信息发生变化时，发出通告事件

1.3  LLDP配置

1.3.1  LLDP全局设置

配置步骤

1．在导航栏中选择[管理设置/LLDP/全局设置]，进入LLDP[全局设置]界面。

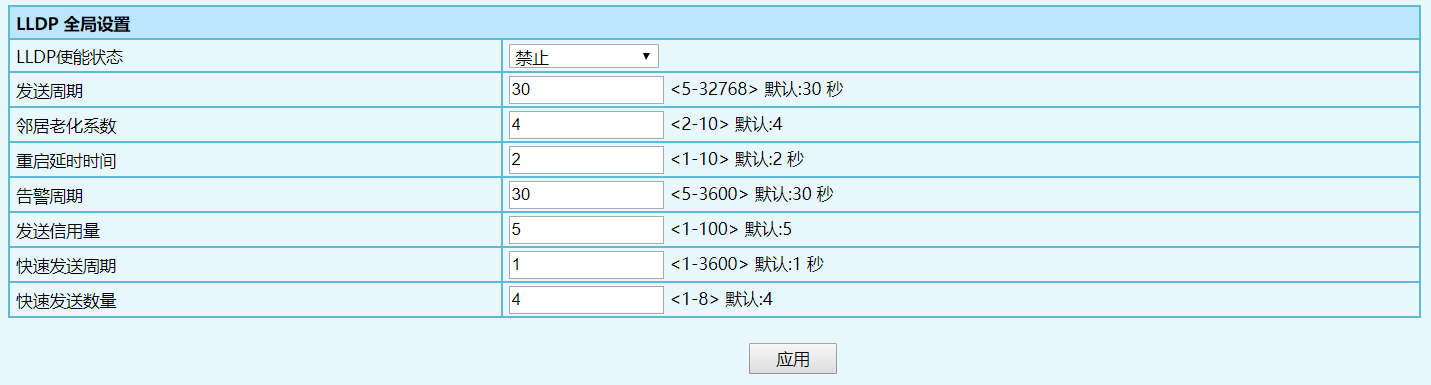

2．在LLDP[全局设置]界面中可以查看LLDP的全局配置，如图1.1。

3．如需修改LLDP的全局配置，在LLDP全局配置框中修改相应配置，然后单击<应用>。

配置项说明

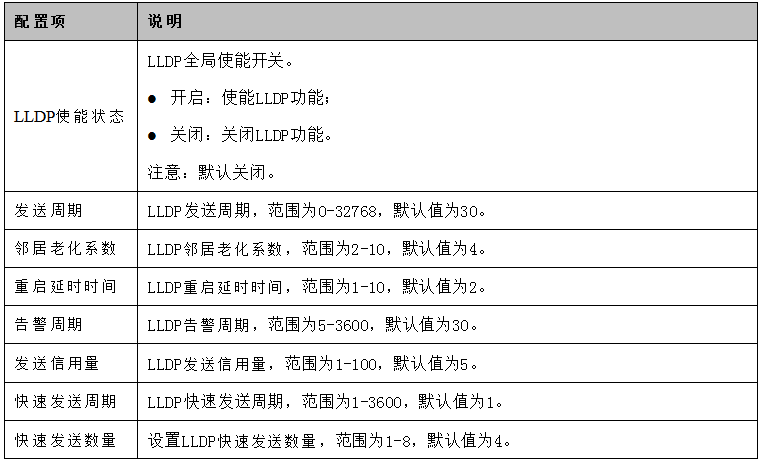

表1.1 LLDP[全局配置]界面的配置项说明

1.3.2  LLDP端口配置

配置步骤

1．在导航栏中选择[管理设置/LLDP/端口配置]，进入LLDP[端口配置]界面。

2．在LLDP[端口配置]界面中可以查看LLDP的端口相关配置。

3. 在LLDP[端口配置]界面中目的地址一栏，在这可选择0180C2-00000E,0180C2-000003，0180C2-000000中任意一个目的地址对应的所有端口的LLDP配置，如图1.2。

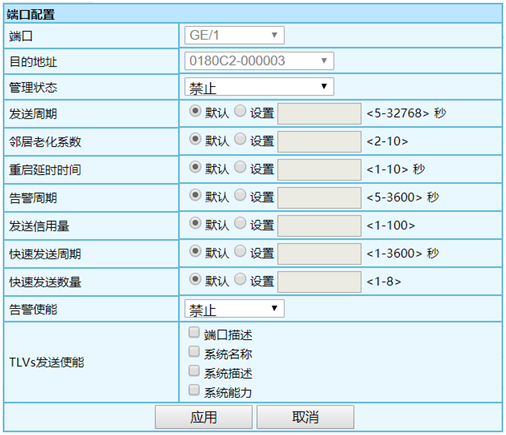

3．如需修改某个目的地址的某个端口的LLDP配置，在选择目的地址后单击对应端口显示栏后的<修改>按钮，进入端口配置界面，如图1.3。

4．选择或填写需要修改的配置项，单击<应用>生效，如配置项填写有误，会有相应的提示。

配置项说明

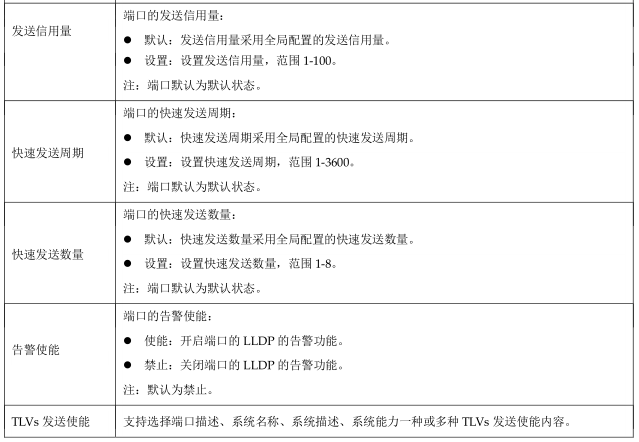

表1.2 LLDP[端口配置]界面配置项说明。
