RTL8380M RTL8382M管理型交换机系统软件操作指南一：端口配置

深圳拓通开发科技有限公司

2022-11-11

RTL8380M管理型交换机系统软件端口配置进行详细的描述，主要包括：端口配置和端口统计两方面

一:端口配置

配置步骤

1．在导航栏中选择[基本配置/端口/状态和设置]，进入[状态和设置]界面。

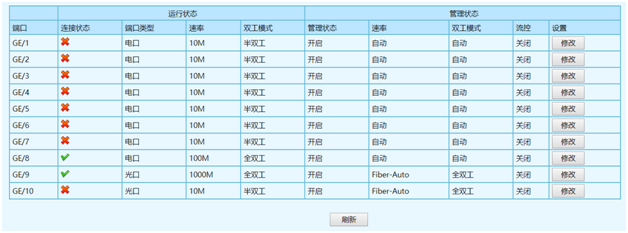

2．[状态和设置]界面如下图1显示了每个端口的运行状态与配置信息。

1 端口状态和设置界面.png

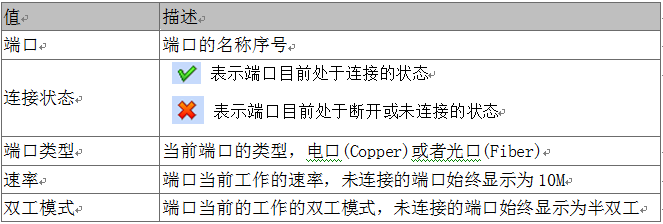

[端口配置]界面的配置项说明如下图2:

2 [端口配置]界面的配置项说明.png

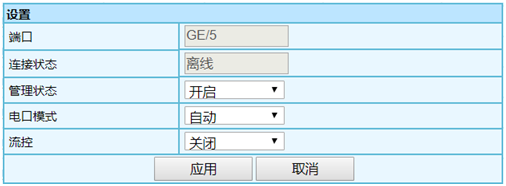

3．如需修改某个端口的配置，只需单击界面中对应条目右侧的[修改]按钮，进入修改界面后（如下图3），修改相应的配置项。单击[应用]按钮完成修改，单击[取消]按钮取消修改。

3 端口配置界面.png

管理状态-配置项说明

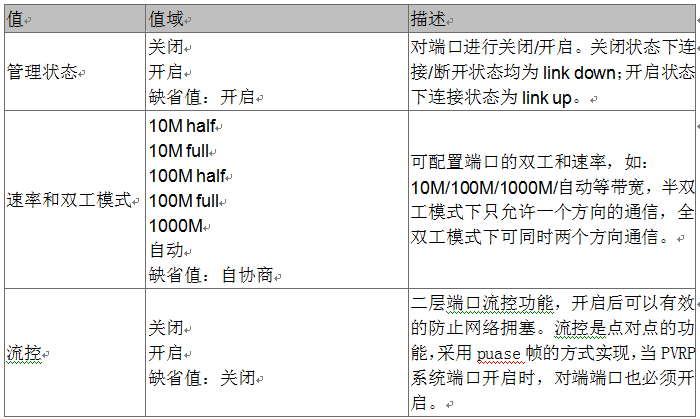

[设置]界面的配置项说明(如下图4):

4 [设置]界面的配置项说明.png

二:端口统计

配置步骤

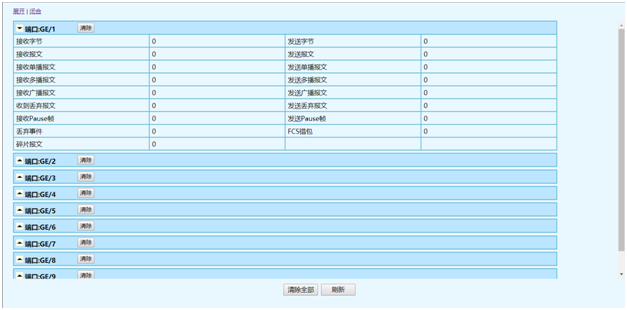

1．在导航栏中选择[基本配置/端口/统计信息]，进入端口[统计信息]界面（如图下图5）。

5 端口统计信息界面.png

2．[统计信息]界面显示了每个端口的统计信息。可通过单击端口条目左侧的‘三角形 ’标志展开相应端口的统计信息，单击右侧的清除的按钮可清除该端口的统计信息。

3. 单击[刷新]按钮对所有端口的统计信息进行更新。单击[清除全部]按钮可以清除所有端口的统计信息。

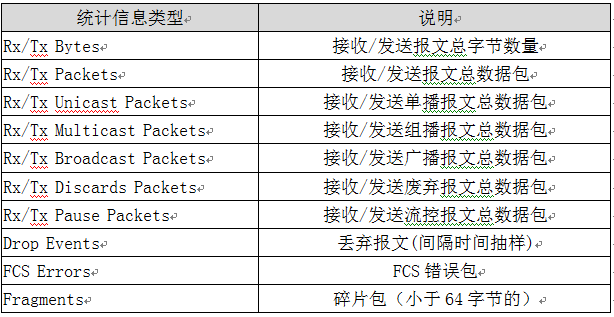

具体端口统计信息类型介绍如下图6：

6 端口统计信息类型.png

接下来会分享RTL8380M管理型交换机系统软件操作指南二：转发表
