L1+L5双频高精度有源天线TT-ADBL15-5050S/TT-ADBL15-4538S-TW

2020-06-15

    L1+L5双频基本上是采用定制的方式,因为牵涉到具体的连接器、延长线长度和安装方式!,以下推荐实际测试效果比较理想的两款TT-ADBL15-4538S-TW和TT-ADBL15-5050S!

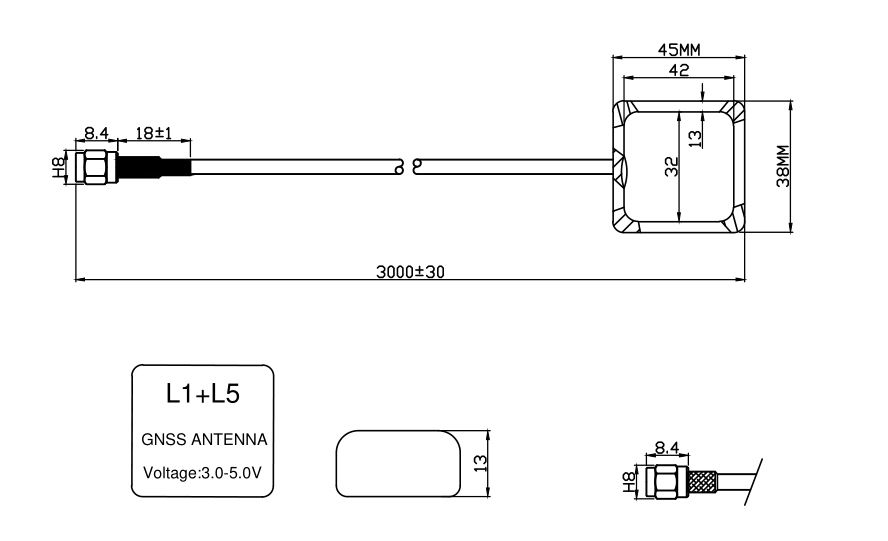

天线尺寸图:

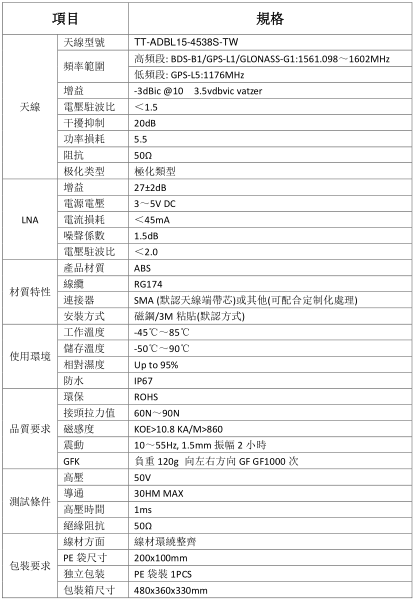

天线主要特性如下:


延长线长度一般是3m;载体部分是50x50和45x38mm两种常用规格!

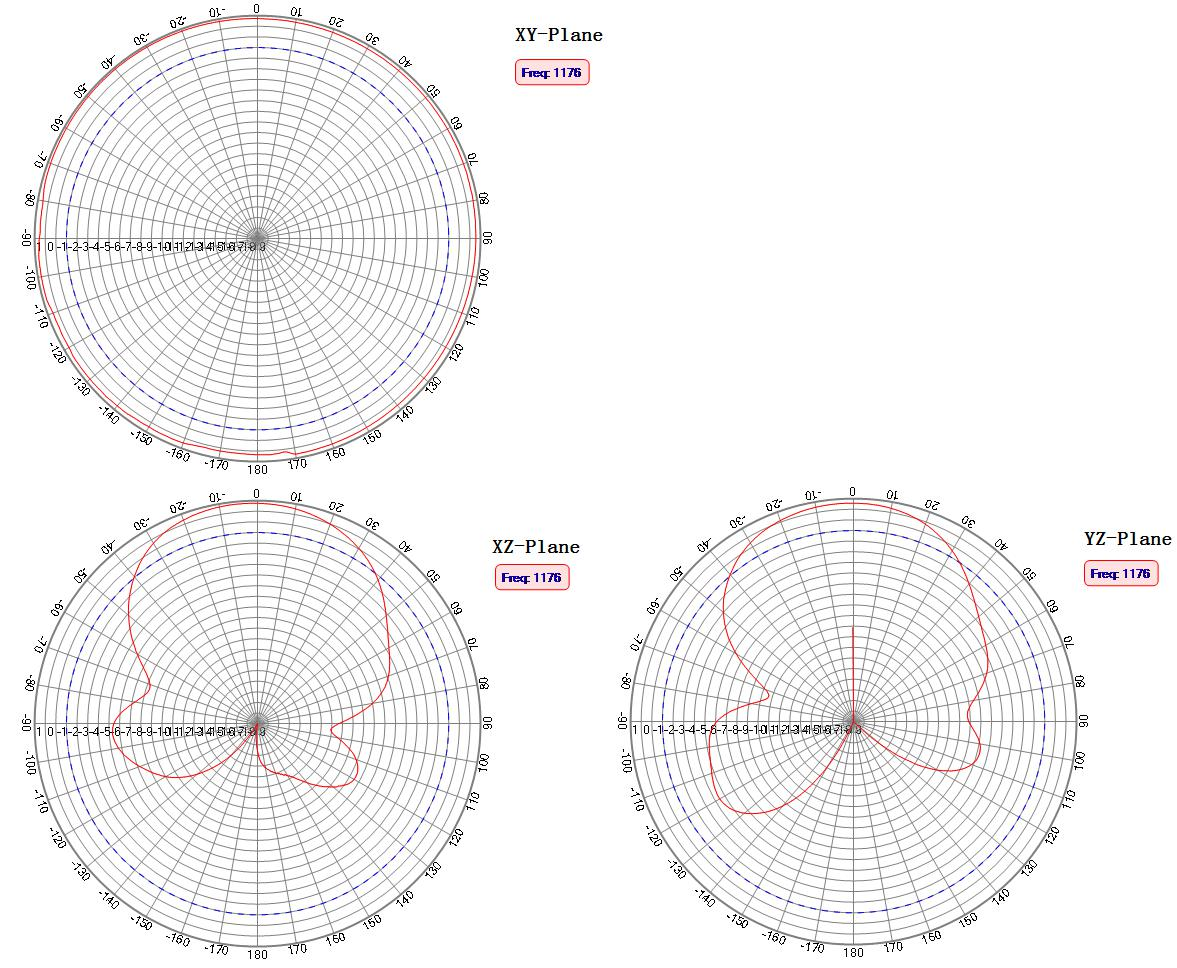

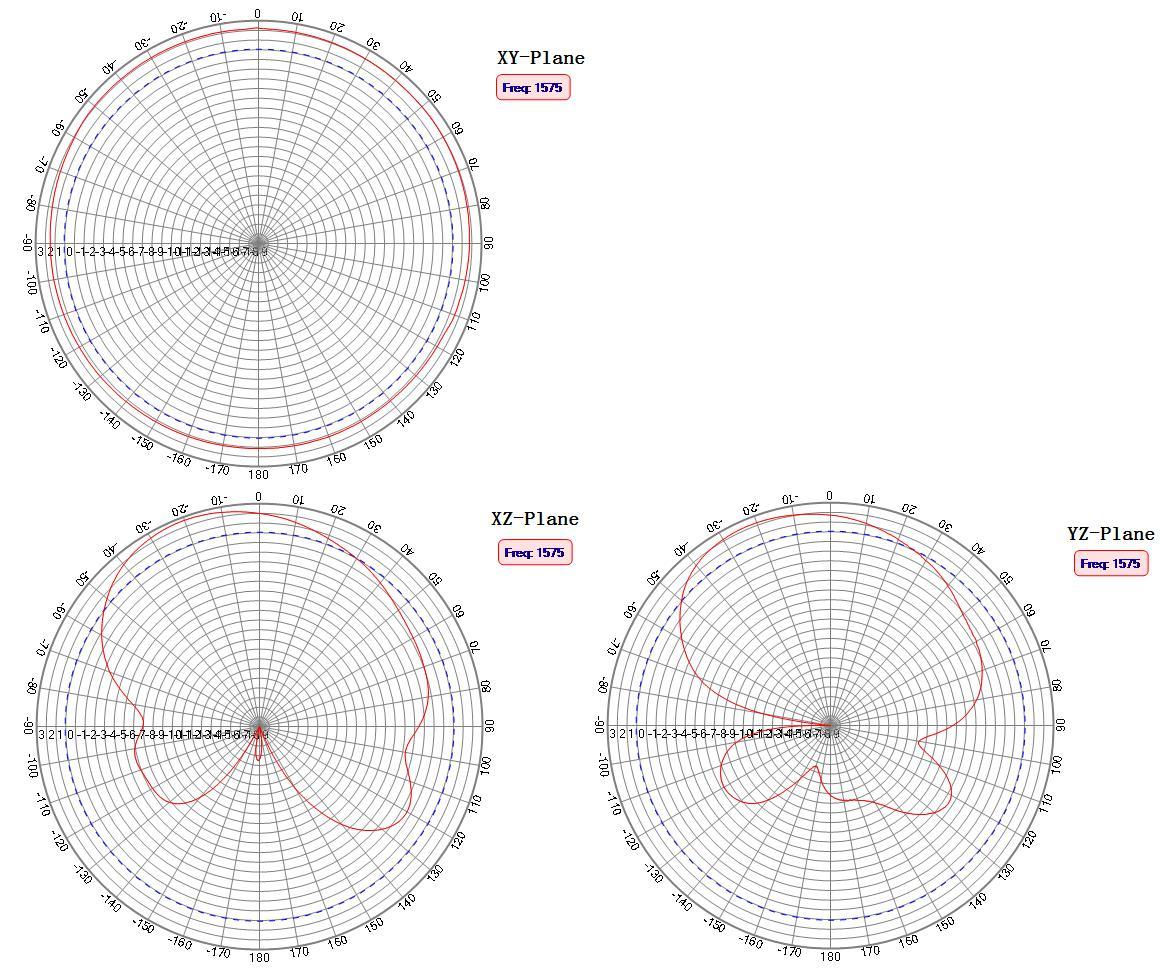

天线辐射图:




L1+L5双频高精度GNSS模块TTGB-L1L5D122连接上天线后,通电、配置好串口信息,根据提供控制指令列表(包含:NMEA 语句开关、NMEA 输出频率、启动模式、波特率切换、休眠控制、版本查询、保存配置),就可进行测试!


当配上直流数字电流表、恒温恒湿试验箱、用GPS卫星仿真器就可以进行以下测试:

性能测试:工作电流、TTFF 实测、TTFF 模拟测试、灵敏度测试、定位精度测试;

功能测试:波特率、接收类型、定位模式、工作温度;

实际路测:城市开阔道路、隧道、高架桥、城市峡谷;

可靠性测试:高温测试、低温测试、高低变频测试;


以上观点由纳拓科技独家提供,请勿随意编辑、剪切转用!对应有详细的规格书!可以邮件szttit@163、com索取!
