QCA9377 QCA1023系列蓝牙WiFi二合一模块方案选型参考
2019-04-29
QCA9377是一款单通道符合IEEE802.11ac标准双频支持BT4.1标准蓝牙WiFi二合一方案，支持Linux和Windows主流操作系统！QCA9377和QCA1023是两个Mark，实际是一样的！
WiFi接口有USB和SDIO，蓝牙接口有Uart和USB。体现在不同尾追，根据接口和封装，有以下主流封装尺寸，设计选型可以参考！
型号一：TTIT-S25D1TRAC377-WB30(USB接口型号：TTIT-U25D1TRAC377-WB30），这是应用最广泛的封装尺寸LGA-44/12x12mm，天线通过Pin外延，硬件兼容性很强，而且同样的封装尺寸，有SDIO@WiFi/Uart@BT和USB@BT/USB@WiFi供选！

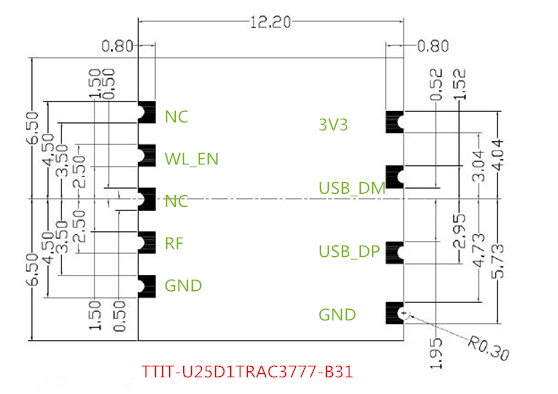

型号二：TTIT-U25D1TRAC3777-B31，这是一款标准的13x12mm封装，天线通过Pin外延，可以硬件兼容RTL8188系列、MT7601UN、AR9271、RTL8192EU、MT7306UN、RTL8723BU、RTL8723DU、RTL8811CU、RTL8821CU系列方案的模块

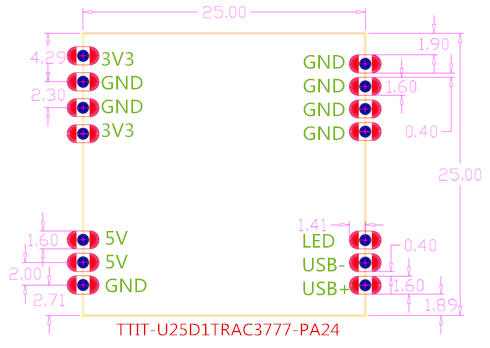

型号三：TTIT-U25D1TRAC3777-PA24，这是一款USB接口通信大功率版本，适合远距离传输，天线通过模块上的Ipex座外接，只支持X86平台Linux系统！

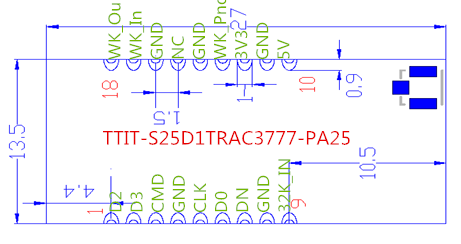

型号四：TTIT-S25D1TRAC3777-PA25，这是一款SDIO接口通信大功率版本，最大功率可以高达25dBm，天线通过模块上的Ipex座外接，无线要距离传输领域应用广泛！

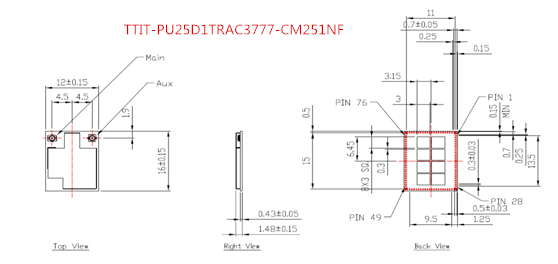

型号五：TTIT-PU25D1TRAC3777-CM251NF，这是一款采用WiFi@PCIe/BT@USB通信，封装尺寸采用M.2 1612，天线通过模块上的Ipex座外接，也是一款兼容性很强的封装！

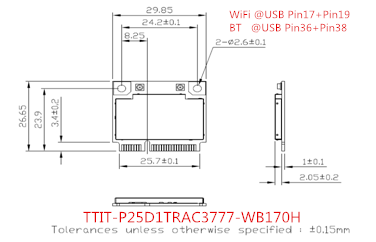

型号六：TTIT-PU25D1TRAC3777-WB170H，这是一款标准半尺寸迷你PCIe接口版本，通信接口都采用USB，天线通过模块上的Ipex座外接，工业一体机领域集成方便！

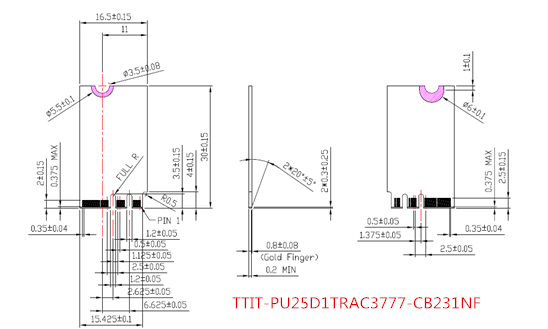

型号七：TTIT-PU25D1TRAC3777-CB231NF，这是一款采用WiFi@PCIe/BT@USB通信，封装尺寸采用M.2 1630，标准的物理通信接口，天线通过模块上的Ipex座外接，可以直接集成应用！
实际的集成应用中，可以结合实际灵活选择，但是前期的选型，显得十分重要，选型不当，直接应用后续的生产进度和产品生命周期，希望提供的选型参考可以给于带来帮助，减少不必要的麻烦！
集成应用时，硬件考虑完善好以后，接下来需要考虑的是软件。首先需要有项目的详细信息，主要就是三大块
项目平台主控芯片型号： 操作系统及版本： Kernel版本：
接着就是提供对应版本的驱动包。得到驱动包以后，是先编译，然后就是加载！不同模块厂家，有时候会有不一样的校准参数，需要对应更新处理就可以！对应项目可以邮件szttit@163、com索取资料和打印log配合分析！
以上观点由纳拓科技独家提供，请勿随意编辑、剪切转用！
