深圳拓通开发科技有限公司

使用说明：

1.安装串口驱动；SecureCRT串口工具

2.右键打开我的电脑－－选择属性－－打开设备管理器－－如下图示找到COM口

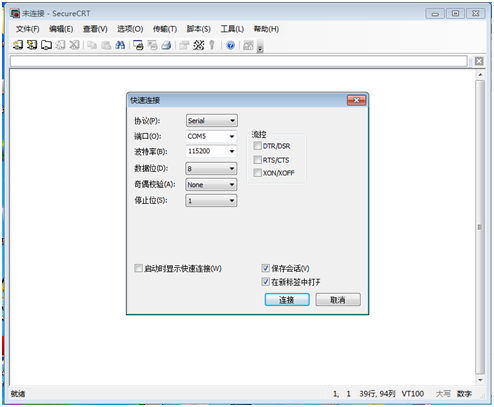

3.打开串口工具，按下图设置：

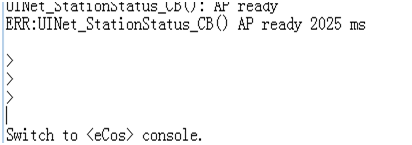

4.打开机器电源，串口工具中会出现字符运行，停止后按ENTER出现下图：

5.输入#号，按ENTER出

在#号复制以下内容并输入：

一： 11g 发射模式 54M =108 步骤

1）54M 11g 模式 20M 带宽

ifconfig wlan0 up                           ；开启网卡

iwpriv wlan0 mp_start                       ；加载测试程序

（1）频道 1

iwpriv wlan0 mp_channel 1                   ；设定通道（1-13）

iwpriv wlan0 mp_bandwidth 40M=0,shortGI=0   ；设定带宽(40M=0 20Ｍ/40M=1 40Ｍ)

iwpriv wlan0 mp_ant_tx a

iwpriv wlan0 mp_txpower patha=40            ；设定 power 值（0-63）

iwpriv wlan0 mp_rate 12                     ；设定模式（108＝54Ｍ）

iwpriv wlan0 mp_ctx background,pkt          ；连续发包

iwpriv wlan0 mp_ctx stop                    ；停止发包

（2）频道 7

iwpriv wlan0 mp_channel 7                   ；设定通道（1-13）

iwpriv wlan0 mp_bandwidth 40M=0,shortGI=0   ；设定带宽(40M=0 20Ｍ/40M=1 40Ｍ)

iwpriv wlan0 mp_ant_tx a

iwpriv wlan0 mp_txpower patha=40            ；设定 power 值（0-63）

iwpriv wlan0 mp_rate 12                     ；设定模式（108＝54Ｍ）

iwpriv wlan0 mp_ctx background,pkt          ；连续发包

iwpriv wlan0 mp_ctx stop                    ；停止发包

（3）频道 13

iwpriv wlan0 mp_channel 13                  ；设定通道（1-13）

iwpriv wlan0 mp_bandwidth 40M=0,shortGI=0   ；设定带宽(40M=0 20Ｍ/40M=1 40Ｍ)

iwpriv wlan0 mp_ant_tx a

iwpriv wlan0 mp_txpower patha=40            ；设定 power 值（0-63）

iwpriv wlan0 mp_rate 12                     ；设定模式（108＝54Ｍ）

iwpriv wlan0 mp_ctx background,pkt          ；连续发包

iwpriv wlan0 mp_ctx stop                    ；停止发

二： 11b 发射模式 11M =22 步骤

1）11M 11b 模式 20M 带宽

#ifconfig wlan0 up                          ；开启网卡

#iwpriv wlan0 mp_start                      ；加载测试程序

（1）频道 1

iwpriv wlan0 mp_channel 1                   ；设定通道（1-13）

iwpriv wlan0 mp_bandwidth 40M=0,shortGI=0   ；设定带宽(40M=0 20Ｍ/40M=1 40Ｍ)

iwpriv wlan0 mp_ant_tx a

iwpriv wlan0 mp_txpower patha=40            ；设定 power 值（0-63）

iwpriv wlan0 mp_rate 2                      ；设定模式（22＝11Ｍ）

iwpriv wlan0 mp_ctx background,pkt          ；连续发包

iwpriv wlan0 mp_ctx stop                    ；停止发包

（2）频道 7

iwpriv wlan0 mp_channel 7                   ；设定通道（1-13）

iwpriv wlan0 mp_bandwidth 40M=0,shortGI=0   ；设定带宽(40M=0 20Ｍ/40M=1 40Ｍ)

iwpriv wlan0 mp_ant_tx a

iwpriv wlan0 mp_txpower patha=35            ；设定 power 值（0-63）

iwpriv wlan0 mp_rate 2                      ；设定模式（22＝11Ｍ

iwpriv wlan0 mp_ctx background,pkt          ；连续发包

iwpriv wlan0 mp_ctx stop                    ；停止发包

（3）频道 13

iwpriv wlan0 mp_channel 13                  ；设定通道（1-13）

iwpriv wlan0 mp_bandwidth 40M=0,shortGI=0   ；设定带宽(40M=0 20Ｍ/40M=1 40Ｍ)

iwpriv wlan0 mp_ant_tx a

iwpriv wlan0 mp_txpower patha=40            ；设定 power 值（0-63）

iwpriv wlan0 mp_rate 2                      ；设定模式（22＝11Ｍ）

iwpriv wlan0 mp_ctx background,pkt          ；连续发包

iwpriv wlan0 mp_ctx stop                    ；停止发包

三： 11N 发射模式 MCS7 =135 步骤

1）MCS7 11n 模式 20M 带宽

#ifconfig wlan0 up                          ；开启网卡

#iwpriv wlan0 mp_start                      ；加载测试程序

（1）频道 1

iwpriv wlan0 mp_channel 1                   ；设定通道（1-13）

iwpriv wlan0 mp_bandwidth 40M=0,shortGI=0   ；设定带宽(40M=0 20Ｍ/40M=1 40Ｍ)

iwpriv wlan0 mp_ant_tx a

iwpriv wlan0 mp_txpower patha=40            ；设定 power 值（0-63）

iwpriv wlan0 mp_rate 128                    ；设定模式（MCS7＝135）

iwpriv wlan0 mp_ctx background,pkt          ；连续发包

iwpriv wlan0 mp_ctx stop                    ；停止发包

（2）频道 7

iwpriv wlan0 mp_channel 7                   ；设定通道（1-13）

iwpriv wlan0 mp_bandwidth 40M=0,shortGI=0   ；设定带宽(40M=0 20Ｍ/40M=1 40Ｍ)

iwpriv wlan0 mp_ant_tx a

iwpriv wlan0 mp_txpower patha=40            ；设定 power 值（0-63）

iwpriv wlan0 mp_rate 128                    ；设定模式（MCS7＝135）

iwpriv wlan0 mp_ctx background,pkt          ；连续发包

iwpriv wlan0 mp_ctx stop                    ；停止发包

（3）频道 13

iwpriv wlan0 mp_channel 13                  ；设定通道（1-13）

iwpriv wlan0 mp_bandwidth 40M=0,shortGI=0   ；设定带宽(40M=0 20Ｍ/40M=1 40Ｍ)

iwpriv wlan0 mp_ant_tx a

iwpriv wlan0 mp_txpower patha=40            ；设定 power 值（0-63）

iwpriv wlan0 mp_rate 128                    ；设定模式（MCS7＝135）

iwpriv wlan0 mp_ctx background,pkt          ；连续发包

iwpriv wlan0 mp_ctx stop                    ；停止发包

三： 11N 发射模式 MCS7 =135 步骤

1）MCS7 11n 模式 40M 带宽

#ifconfig wlan0 up                          ；开启网卡

#iwpriv wlan0 mp_start                      ；加载测试程序

（1）频道 1

iwpriv wlan0 mp_channel 3                   ；设定通道（3-11）

iwpriv wlan0 mp_bandwidth 40M=1,shortGI=0   ；设定带宽(40M=0 20Ｍ/40M=1 40Ｍ)

iwpriv wlan0 mp_ant_tx a

iwpriv wlan0 mp_txpower patha=40            ；设定 power 值（0-63）

iwpriv wlan0 mp_rate 135                    ；设定模式（MCS7＝135）

iwpriv wlan0 mp_ctx background,pkt          ；连续发包

iwpriv wlan0 mp_ctx stop                    ；停止发包

（2）频道 7

iwpriv wlan0 mp_channel 7                   ；设定通道（3-11）

iwpriv wlan0 mp_bandwidth 40M=1,shortGI=0   ；设定带宽(40M=0 20Ｍ/40M=1 40Ｍ)

iwpriv wlan0 mp_ant_tx a

iwpriv wlan0 mp_txpower patha=40            ；设定 power 值（0-63）

iwpriv wlan0 mp_rate 135                    ；设定模式（MCS7＝135）

iwpriv wlan0 mp_ctx background,pkt          ；连续发包

iwpriv wlan0 mp_ctx stop                    ；停止发包

（3）频道 11

iwpriv wlan0 mp_channel 11                  ；设定通道（3-11）

iwpriv wlan0 mp_bandwidth 40M=1,shortGI=0   ；设定带宽(40M=0 20Ｍ/40M=1 40Ｍ)

iwpriv wlan0 mp_ant_tx a

iwpriv wlan0 mp_txpower patha=40            ；设定 power 值（0-63）

iwpriv wlan0 mp_rate 128 135                ；设定模式（MCS7＝135）

iwpriv wlan0 mp_ctx background,pkt          ；连续发包

iwpriv wlan0 mp_ctx stop                    ；停止发包
