FG6223EUUD系列模块选型参考
2022-08-08
FG6223EUUD是一款符合BT4.2+IEEE802.11b/g/n单频单通道USB2.0接口蓝牙WiFi二合一模块；
模块尺寸：12.9*12.2mm
WiFi接口：USB2.0；
蓝牙接口：USB2.0@数据;PCM@语音通话
WiFi标准：IEEE802.11b/g/n;
蓝牙标准：BTV2.1/BT V3.0/BT V4.2;
频率范围：2.400GHz～2.4835GHz;
最大速率：150Mbps 1T1R；
供电范围：3.3 V ±0.2V
天线方式：layout到主板外接；
具体对应型号区别如下：
FG6223EUUD-W1、FG6223EUUD-W2、FG6223EUUD-W3所采用的PCB版本是V1.0，模块封装是LGA-20，差别在于有无屏蔽盖、单/双天线；
FG6223EUUD-W1是单天线不带屏蔽盖；
FG6223EUUD-W2是双天线不带屏蔽盖；
FG6223EUUD-W3是单天线带屏蔽盖；
FG6223EUUD-W4、FG6223EUUD-W5、FG6223EUUD-W6、FG6223EUUD-L4所采用的PCB版本是V3.0，模块封装是LGA-14，差别在于有无屏蔽盖、单/双天线、有无USB电容；
FG6223EUUD-W4是单天线不带屏蔽盖，有USB电容；
FG6223EUUD-W5是双天线不带屏蔽盖，有USB电容；
FG6223EUUD-W6是单天线带屏蔽盖，无USB电容；
FG6223EUUD-L4是单天线不带屏蔽盖，无USB电容；

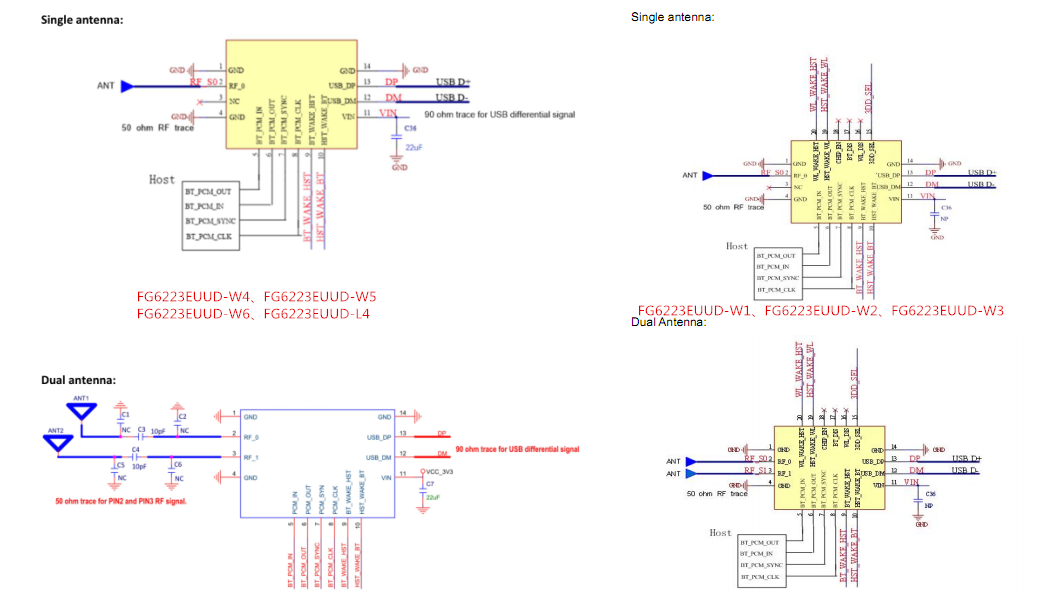

其中的单天线就是蓝牙和WiFi共用天线，双天线就是蓝牙和WiFi天线独立分开！所有的型号只是硬件上的差异，软件驱动都一样，根据实际应用进行选型！图片如下：
