AP6269LV/AP62X8/RTL8822BU/QCA9379微投和TV领域应用选型参考
2019-06-04

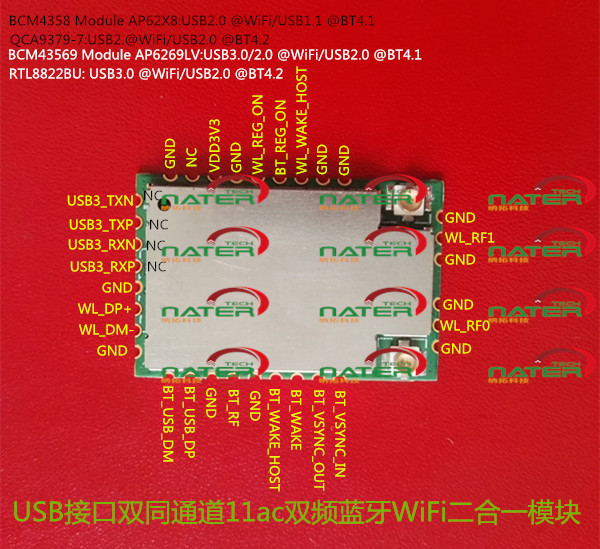

AP6269LV/AP62X8/RTL8822BU/QCA9379系列USB接口双通11ac双频蓝牙WiFi二合一模块在微投和TV领域应用选型参考
这个系列的模块主流的有四款，各自有自身特点，主要是在大带宽需求的TV、OTT盒子和微投市场有比较强烈的需求！设计时候充分考虑到硬件兼容，有以下主要特性：
有以下共性：
尺寸：27*18*2.5mm、;
封装：邮票孔方式LGA-32;
通信接口：USB(各自有不同的标准);
频率范围：ISM2.4G(2.400GHz～2.497GHz)和ISM5G(4.900GHz～5.845GHz);
WiFi符合标准：IEEE 802.11a/b/g/n/ac;
最大速率：867Mbps(2T2R双通道),实测吞吐量400Mbps;
供电电压：DC 3V3@1000mA;
天线方式：通过RF天线Pin脚外延;蓝牙和WiFi天线独立分开。
各自特性：
QCA9379-7方案，这可以认为是高通旗下AR1021X的升级版，支持USB2.0 @WiFi/USB1.1 @BT4.2
BCM4358方案AP62X8，这是Ampar正基WiFi模块系列中，比较偏们的型号。支持USB2.0 @WiFi/USB1.1 @BT4.0;
BCM43569方案AP6269LV，这是Ampar正基WiFi模块系列中，使用做多的一款USB。支持USB3.0或2.0 @WiFi/USB2.0 @BT4.0;有工业级版本！
RTL8822BU方案，这是目前Realtek旗下USB接口蓝牙WiFi二合一最高配，支持系统广泛(Linux/Android/Windowx)，受到业内追捧！支持USB3.0或2.0 @WiFi/USB2.0 @BT4.2
前期设计考虑清楚兼容性，在不通平台可以灵活选择，总体来说RTL8822BU的支持会好点，操作系统的驱动包丰富点！可以考虑做首选！
纳拓科技对于模块的特性描述，有固有的格式！
请勿随意复制、编辑转用！
对应模块规格书和外围应用参考电路,可以邮件szttit@163、com索取
