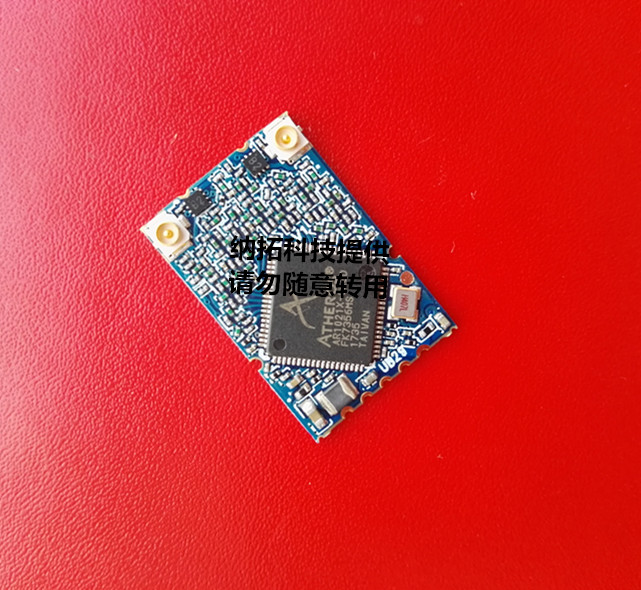

AR1021X双频WiFi模块ITM-UB29-S07CXX0000NV1
2018-03-05
AR1021X双频WiFi模块ITM-UB29-S07CXX0000NV1
主芯片：AR1021X
尺寸L* W* H:22.5*15* 2.3 mm(邮票孔)
封装：LGA-7
接口类型：2.0mm间距单排插针 5PIN/ 邮票孔焊盘引脚形式（7 PIN）
内置PA，最大发射功率19dBm
支持IEEE 802.11a/b/g/n协议
内部包含有处理器，极大的减轻外部CPU的工作量
支持IEEE 802.11e，h，i and j， 支持WEP，TKIP和AES硬件加密
工作频率: ISM2.4G or ISM5GHz，双天线
接口: USB 2.0
供电电压：3.3V
天线:IPEX座子外接
最大连接速率：支持2T2R，最高连接速率为300Mbps;
模块营建兼容性强，方便替代升级和方案更换，在视频无线传输领域得到广泛应用；
主要型号：TM-UB29-S07CXX0000NV1
备注：通信距离与环境相关，无干扰2.4G频段可达130M；无干扰5.8G频段可达200M (手机直连模式)。
应用AR1021芯片设计的高性能WiFi模块，方案驱动一样，只是封装尺寸、集成方式以及天线的处理方式有差异，以下型号供应选择集成，对应型号有单独的模块规格书：
ITM-UB18-P06CXX0000NV2 尺寸：29.5*20*6.5mm
ITM-UB18-S15PXX0000NV2 尺寸：29.5*20*2.3mm
ITM-UB15-S11CXX0000NV1 尺寸：31*20*2.3mm @24dBm
ITM-UB16-S13CXX0000NV1 尺寸：31*20*2.3mm
ITM-UB20-P06CXX0000NV2 尺寸：29.5*20*6.5mm
ITM-UB20-S15PXX0000NV2 尺寸：29.5*20*2.3mm
ITM-UB21-S07CXX0000NV3 尺寸：22.5*15*2.3mm
ITM-UB22-S12PXX0000NV5 尺寸：19.0*27.0*2.3mm
ITM-UB25-S11CXX0000NV1 尺寸：31*20*2.3mm @24dBm
ITM-UB26-P06AXX0000NV1 尺寸：40.0*39.6*6.5mm
ITM-UB28-S15CXX0000MV1 尺寸：29.5*20*2.3mm
有应用请及时联系hsdgood@163、com
