Uart接口通信Wi-SUN模块/Mesh模块/无限通信模块/远距离数传模块
2021-07-09
模块简介
Wi-SUN无线通信模组由一颗高精度的SOC核心技术芯片组成,具有通讯距离长,大规模的自动组网(Mesh)通讯距离长，稳定性高，千点组网，主动随机跳频抗干扰，可互联互通、可靠、安全,高速率，超低功耗（2uA）等特性,满足Wi-SUN标准,广泛应用于无线智能型公共网络和相关应用,结合接口协议和指令集可以帮助您更快的搭建Wi-SUN网络。
模块特性
尺寸封装: 39.45*23.85*3.2mm/LGA-20；
频率范围：315～928MHz(可选)，典型应用是：315MHz,868MHz,433～510MHz,902～928MHz；
射频输出功率：高功率29 ±2dBm、发射电流 800 ±100mA;低功率 20 ±2dBm、发射电流 130 ±10mA；
供电电压：3.5～5V，典型值4.2V；
启动时间：100ms；
高接收灵敏度：-110dBm@PER10%/50kbps/h=1；
采用串口通信(波特率典型值115200bps）；
Wi-SUN 通信协议；
通信速率为50～300Kbps；
调制方式：GFSK；
应用领域
? 智能抄表
? 智能家居
? 楼宇小区物联
? 智慧路灯
? 传感器网络
应用注意事项
射频出口到天线焊盘部分走线尽可能短，要走50Ω阻抗线，并且需要包地，走线周围多打过孔。
射频出口到天线焊盘部分可以增加兀型电路。
天线周围要净空，至少留出5mm的净空区域，4层板要挖空天线下面1和2层地。
模块远离高压电路、DC/DC电路，高频开关电路。
模块注意接地良好，最好保证大面积铺地。
模块供电为保证电源的稳定性，电源输入前可用LC电路进行滤波
常见问题解释：
模组近距离不能通信 模组近距离不能通信
? 确认发送和接收两边配置一致，配置不同不能正常通信。
? 电压异常，电压过低会导致发送异常。
? 电池电量低，在发送时电压会被拉低导致发送异常。
? 天线焊接异常射频信号没有到达天线或者π电路焊接错误。
模组功耗异常 模组功耗异常
? 运输或者静电等原因导致模组损坏导致功耗异常。
? 在做低功耗接收时，时序配置等不正确导致模组功耗没达到预期效果。
? 工作环境恶劣，在高温高湿、低温等极端环境模组功耗会有波动。
模组通信距离不够 模组通信距离不够
? 天线阻抗匹配没做好会导致发射出去的功率偏小。
? 天线周围有金属等物体或者模组在金属内导致信号衰减严重。
? 测试环境有其他干扰信号导致模组通信距离近。
? 供电不足或者电流不够会导致模组发射功率异常。
? 测试环境恶劣或者在高压线周围，RF信号衰减很大。
? 模组经过穿墙等环境后再与另一端通信，墙体等对信号衰减很大，大部分信号是绕射过墙体信号衰减大。
? 模组太靠近地面被吸收和反射导致通信效果变差。
以上观点纳拓科技提供,请勿随意复制、编辑转用
对应规格书请邮件szttit@163、com索取

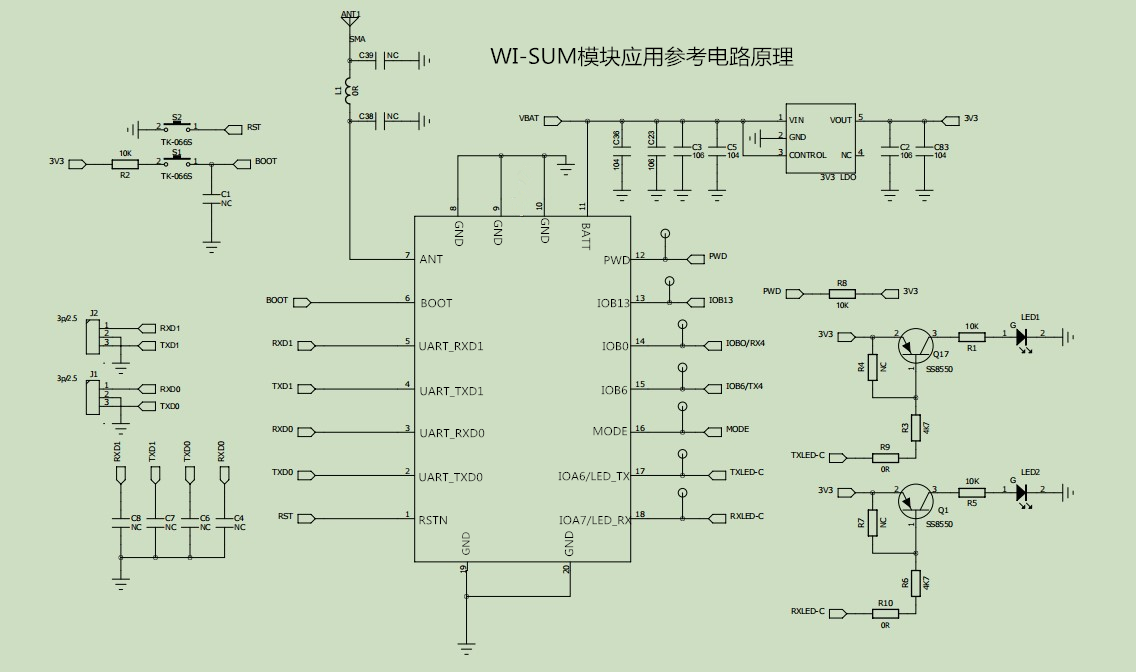

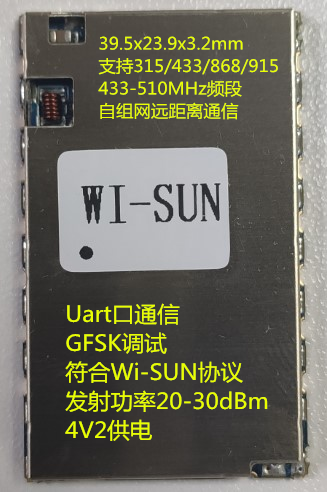

模块实物和应用参考原理图如下:
