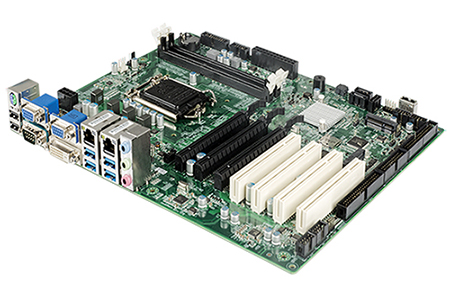

基于Intel H81平台酷睿4代ATX工业母板SYM86370VGGA
2019-04-29
LGA1150 Intel Core i3/i5/i7带w/2VGA/DVI-D/2GbE/HDA/10COM/mSATA/Mini PCIe/LPT接口Intel H81 ATX母板SYM86370VGGA
该主板搭载第4代LGA1150插槽Intel酷睿中央处理器，采用英特尔H81芯片组。
同时支持 DDR3和DDR3L内存，最大到16GB。
双英特尔千兆网口;
7个USB2.0+4个USB3.0,独立USB3.0通道设计，满足每通道视频讯号60贞/秒（500万像素的相机）、USB加密狗独立设计;
支持1个 PCI-E x16，2个PCI-E x 1，4个PCI和1个Mini PCIe 多扩展槽方式。
10 个串口，7个USB2.0接口，4 x USB3.0 接口
1个 Mini PCIe扩展槽，1个mSATA
支持 2VGA/DVI 显示
支持TPM加密功能；
主要特性如下：
CPU： 第四代 Intel Core i3/i5/i7;
类型: LGA1150
芯片: Intel H81 PCH
BIOS： AMI UEFI
最大内存：DDR3/DDR3L 1600/1333MHz;
最大缓存：Up to 16GB;
封装规格: 2 x 240-Pin DIMM Slot;
显存： 最大共享1.7GB SDRAM;
图形支持: Intel HD Graphics Support DX11.1 & OpenCL 1.2;
显示接口： 2*VGA Up to 1920 x 1200@60Hz
1*DVI-D Up to 1920 x 1200@60Hz
Mult-Display 2 Independent displays;
网口： 2 x Intel LAN (i211-AT+i217-LM)千兆网卡;
声卡： Realtek ALC887 with Line-in/MIC/Line-out；
看门狗： 1～255s;
硬盘接口：1 x SATA3.0 +1 x SATA2.0、1 x mSATA;
串口： 10 x RS232 (COM1 & COM2 Support RS232/422/485,COM1 w 5V/12V Power)、1 x LPT;
USB: 4 x USB3.0+7 x USB2.0;
数字 I/O：4-in&4-out;
PS/2： 支持;
TPM: 支持;
扩展口: 1*PCIe x16 V3.0、1*PCIe 1X V2.0、4*PCI V2.3;
扩展槽： 1*Mini PCIe(Only with USB2.0 Signal);
电源类型：ATX;
操作温度：10℃～70℃;
相对湿度：10%～90%;
认证： EMC/CE/FCC
支持系统：Windows XP Pro/Windows 7 32/64-Bit Windows 8.1 64-Bit/Windows 2008 R2/Linux (Kernel 3.0+)；
尺寸： 305mm*244mm(ATX)；
应用领域：
机器视觉、HMI人机界面、数控设备系列产业设备
工业自动化系统
金融自动化行业
具体的有主板详细规格书，有兴趣请邮件szttit@163、com索取！
